APLIKASI KEAMANAN TANAMAN

1. Tujuan[back]

a. Mengetahui tentang sensor arus,sensor UV,sensor Rain dan Flame Sensor

b. Mengetahui Simulasi rangkaian aplikasi keamanan tanaman

c. Mengetahui tabel kebenaran dari jenis gerbang logika yang digunakan

d. Mengetahui prinsip kerja Aplikasi Keamanan Tanaman

2. Komponen [back]

ALAT

OSCILOSCOPE

GENERATOR

POWER SUPPLY

Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

• Generator DC

Generator DC atau generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi. Diagram Generator DC ditampilkan di bawah.

BAHAN

MQ5 Sensor

Flame Sensor

Adapun spesifikasi dari flame detector ini adalah sebagai berikut:

 Output= Digital (D0)

 Working voltage: 3.3V to 5V

Output format: Digital output (HIGH/LOW)\

Wavelength detection range: 760nm to 1100nm

Using LM393 comparator

Detection angle: About 60 degrees, particularly sensitive to the flame spectrum

Lighter flame detect distance 80cm

 The comparator output, the signal is clean, great driving ability, more than 15Ma

Sensor UV

Panel Surya

Sensor ACS(arus)

Spesifikasi Sensor ACS712

1. Rise time output = 5 μs.
2. Bandwidth sampai dengan 80 kHz.
3. Total kesalahan output 1,5% pada suhu kerja TA= 25°C.
4. Tahanan konduktor internal 1,2 mΩ.
5. Tegangan isolasi minimum 2,1 kVRMS antara pin 1-4 dan pin 5-8.
6. Sensitivitas output 185 mV/A.
7. Mampu mengukur arus AC atau DC hingga 30 A.
8. Tegangan output proporsional terhadap input arus AC atau DC.
9. Tegangan kerja 5 VDC.

Sensor Rain

Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya.

Konfigurasi pin:

1. VCC: 5V DC

2. GND: ground

3. DO: high/low output

4. AO: analog output

             Spesifikasi

            1. Mengadopsi bahan dua sisi RF-04 berkualitas tinggi

            2. Area: pelat nikel 5cm x 4cm di samping

            3. Anti-oksidasi, anti-konduktivitas, dengan waktu penggunaan yang lama

            4. Potensiometer menyesuaikan sensitivitas

            5. Tegangan bekerja 5V

            6. Format keluaran: Output switching digital (0&1) dan output tegangan analog  AO

            7. Ukuran PCB papan kecil: 3,2 cm x 1,4 cm

            8. Menggunakan komparator LM393 tegangan lebar

Data Sheet Sensor Hujan

Resistor

Resistor merupakan komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur besarnya arus yang mengalir dalam rangkaian.

Spesifikasi Resistor yang digunakan:

Resistor 10k

Resistor 2k

Data sheet resistor:

Battery

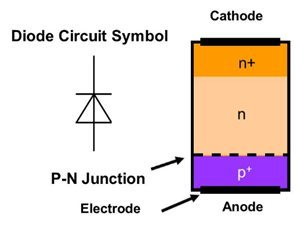

Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Karakteristik Dioda:

Transistor(BC547)

Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada rangkaian water level sensor ini transistor hanya digunakan sebagai saklar, dengan adanya arus di base maka transistor akan "on" sehingga akan ada arus dari kolektor ke emitor.

Spesifikasi Transistor:

1. DC Current gain(hfe) maksimal 800

2. Arus Collector kontinu(Ic) 100mA

3. Tegangan Base-Emitter(Vbe) 6V

4. Arus Base(Ib) maksimal 5mA

Data Sheet Transistor :

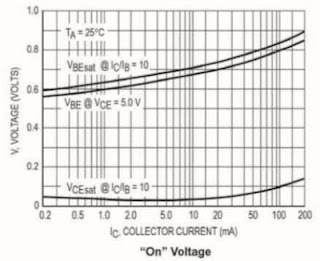

Grafik Respon:

OP AMP

Operational Amplifier atau Op-Amp adalah komponen elektronika yang berfungsi sebagai penguat sinyal input baik DC maupun AC

Konfigurasi Pin OP-Amp

Gelombang input dan output op amp

Kapasitor

NAND GATE

AND GATE

Gerbang Logika OR (IC 7432)

Gerbang OR atau disebut juga "OR GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Meskipun memiliki pengertian yang sama dengan gerbang OR tapi memiliki perbedaan pada simbol dan tabel kebenaran.

Konfigurasi pin IC 7432:

Gerbang Logika XOR ( IC 4030)

Gerbang logika XOR adalah singkatan dari EXclusive OR gate yang outputnya hanya akan bernilai logika 1 jika salah satu input X atau Y dalam keadaan bernilai logika 1, ketika semua inputnya dalam keadaan logika 0 atau dalam keadaan logika 1 maka output akan tetap logika 0.

 Konfigurasi pin IC 4030:

DataSheet IC 4030

Logic State

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan  input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Sensor LDR

LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini.

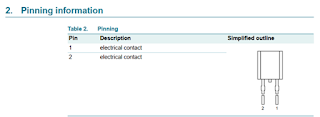

Konfigurasi pin:

Pin 1 : Electrical contact

Pin 2 : Electrical contact

Grafik Respon:

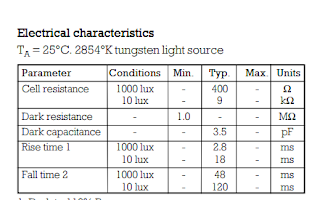

Spesifikasi:

Data Sheet LDR:

0ol

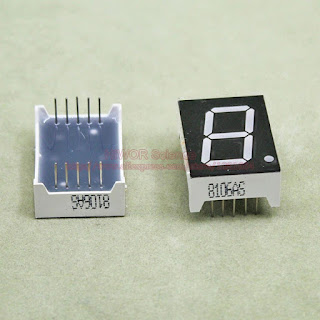

7 Segment Anoda

0ol

Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran ele0ktronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

Data Sheet Seven segment:

0o

IC Counter (IC74193)

IC 74193 adalah IC up/down counter yang mencacah dari 0000 s/d 1111 biner atau 0 s/d 15 desimal. Untuk memudahkan pemilihan operasi apakah pencacah naik atau pencacah turun maka dibuat suatu rangkaian kendali yang memanfaatkan gerbang-gerbang logika.

Konfigurasi pin IC 74193:

Decoder (IC 7447)

IC 7447, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).

konfigurasi pin:

Data Sheet Decoder:

Relay

Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil. Relay memiliki fungsi sebagai saklar atau elektromagnetik switch yang mana dikendalikan oleh magnet listrik.

Konfigurasi pin relay:

Spesifikasi Relay:

Motor DC

Digunakan untuk output dari rangkaian dan berjalan jika sensor infrared berlogika 1

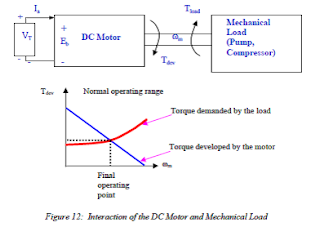

Grafik Motor DC:

Spesifikasi item:

o   Tanpa kecepatan beban 12000 ± 15% rpm

o   Tidak ada arus beban =280mA

o   Tegangan operasi 1.5 - 9 VDC

o   Mulai Torsi =250g.cm (menurut blade yang dikembangkan sendiri)

o   mulai saat ini =5A

o   Resistansi Isolasi di atas 10O antara casing dan terminal DV 100V

o   Arah Rotasi CW: Terminal [+] terhubung ke catu daya positif, terminal [-] terhubung ke nagative

o   daya, searah jarum jam dianggap oleh arah poros keluaran

o   celah poros 0,05-0,35mm

Lampu

Lampu adalah sumber cahaya buatan yang dihasilkan melalui penyaluran arus listrik melalui filamen yang kemudian memanas dan menghasilkan cahaya.

Spesifikasi lampu yang digunakan : 12 V

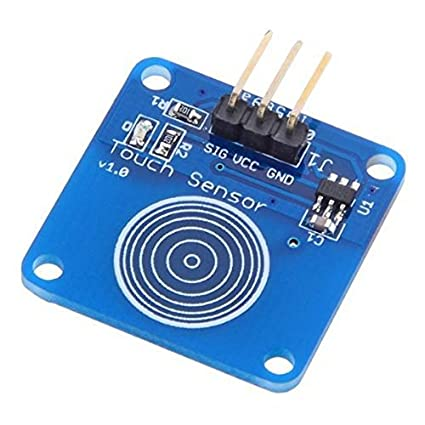

(Gambar 9. touch sensor)

    Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya.

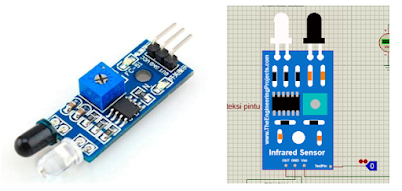

Sensor infrared adalah sensor yang akan mendeteksi sesuatu yang melewati cahaya infrared yang akan berlogika 1 saat sesuatu melewati infrared

Pir Sensor

Pin Number	Pin Name	Description
1	Vcc	Tegangan input adalah +5V untuk aplikasi umumnya. Memiliki jangkauan 4.5V- 12V
2	High/Low Ouput (Dout)	Getaran digital tinggi (3.3V) jika terpicu dan digital rendah (0V) jika diam
3	Ground	Terhubung ke ground rangkaian

• Wide range on input voltage varying from 4.V to 12V (+5V recommended)
• Output voltage is High/Low (3.3V TTL)
• Can distinguish between object movement and human movement
• Has to operating modes - Repeatable(H) and Non- Repeatable(H)
• Cover distance of about 120° and 7 meters
• Low power consumption of 65mA
• Operating temperature from -20° to +80° Celsius

3.Dasar Teori [back]

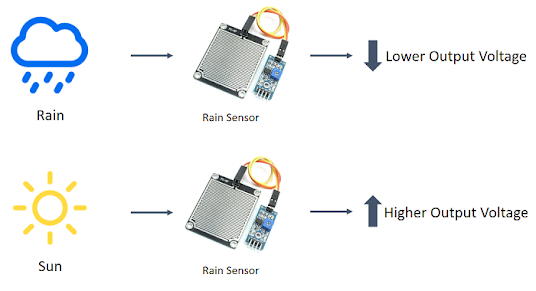

• Rain sensor

    Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’. Sehingga ketika sensor mendeteksi adanya hujan, wiper mobil secara otomatis akan berfungsi tanpa harus mengaktifkan saklar manual.

    Sensor hujan juga mampu mengatur kecepatan wiper saat menyeka air hujan di kaca mobil, mulai dari posisi low, intermittent, hingga high speed. Pengaturan tersebut tergantung dari curah hujan yang menerpa kaca mobil.

Komponen Sensor Hujan

1. Sensor hujan bermaterial dari FR-04 dengan dimensi 5 centimeter (cm) x 4 cm berlapis nikel.
2. Lapisan modul pada sensor mempunyai sigar oksidasi sehingga tahan terhadap korosi.
3. IC komputer.
4. Terdapat potensiometer yang berfungsi mengatur sensifitas sensor.
5. Dua output digital dan analog.

Sensor pendeteksi gas (MQ-5)

Sensor gas adalah perangkat yang mendeteksi keberadaan atau konsentrasi gas di atmosfer. Berdasarkan konsentrasi gas, sensor menghasilkan perbedaan potensial yang sesuai dengan mengubah resistansi material di dalam sensor, yang dapat diukur sebagai tegangan keluaran. Berdasarkan nilai tegangan ini jenis dan konsentrasi gas dapat diperkirakan.

sensor MQ-5 adalah sensor universal yang mampu mendeteksi berbagai jenis gas, seperti Hidrogen (H2), Karbon monoksida (CO), metana (CH4), etanol (CH3CH2OH), propana (C3H8), butana (C4H10), dan gas hidrokarbon lainnya
Spesifikasi dari sensor MQ-5 adalah:
- power supply 5V.
- Output / data keluaran tersedia dua pilihan, Analog atau digital.
- Sensitivitas tinggi terhadap LPG, gas alam.
Untuk mengatur sensitivitas sensor, terdapat potensiometer pada bagian belakang sensor, kita dapat memutar potensio tersebut (kekiri atau kekanan) menggunakan obeng,

Jenis gas yang dapat dideteksi sensor tergantung pada bahan penginderaan yang ada di dalam sensor. Biasanya sensor ini tersedia sebagai modul dengan pembanding seperti yang ditunjukkan di atas. Komparator ini dapat diatur untuk nilai ambang konsentrasi gas tertentu. Ketika konsentrasi gas melebihi ambang ini, pin digital menjadi tinggi. Pin analog dapat digunakan untuk mengukur konsentrasi gas.

Sensor gas elpiji yang terbuat dari keramik mikro AL2O3, TinDioxide (SnO2) yang sensitif, elektroda dan kepala sensornya terbuat dari plastic serta stainlesssteel . Kepala sensornya dapat bekerja dengan baik dan merupakan komponen yang sangat sensitif. Sensor ini mempunyai 6pin, 3pin untuk catu daya, 2pin untu keluaran sensor, 1pinuntuk penstabil heater.

Prinsip Kerja sensor adalah sebagai berikut:

Sensor terdiri dari tabung keramik mikro berbahan AL2O3, lapisan sensitive SnO2 (TinDioxide), elektroda pengukur dan kawat pemanas yang  dibungkus dalam jarit besi dan plastik. Ketika molekul gas menyentuh permukaan lapisan sensitive SnO2, maka satuan resistansi dari kawat pemanas (heater) akan mengecil sesuai dengan konsentrasi gas. Sebaliknya, jika konsentrasi gas menurun akan menyebabkan semakin tingginya resistansi kawat pemanas (heater) sehingga tegangan keluarannya akan menurun. Dengan demikian, perubahan konsentrasi gas  dapat mengubah nilai resistansi sensor dan juga akan mempengaruhi tegangan keluarannya, hal inilah yang dijadikan acuan bagi pendeteksian gas elpiji.

Adapun beberapa bagian dan komponen dasar dari sensor MQ-5 antara lain :

1.   Gas sensing layer terbuat dari SnO2

2.   Electrode terbuat dari Au

3.   Electrodeline terbuat dari Pt

4.   Heater coil terbuat dari Ni-Cr alloy

5.   Tubular ceramic terbuat dari Al2O3

6.   Anti-explosion network terbuat dari Stainless steelgauze (SUS316100-mesh)

7.   Clampring terbuat dari Copperplating Ni

8.   Resinbase terbuat dari Bakelite

9.   Tubepin terbuat dari Copper plating Ni

Grafik Sensor

Dari grafik diatas dapat disimpulkan bahwa semakin besar kontaminasi gas  elpiji pada sensor maka akan semakin sensitive sensor tersebut. Dari beberapa gas yang dideteksi, gas elpiji merupakan gas yang terdeteksi dengan baik oleh sensor MQ-5 Untuk mengetahui beban pada sensor saat terjadi kontaminasi gas elpiji dapat dicari dengan persamaan

Dimana,

Rs = Beban pada sensor saat terjadi kontaminasi gas elpiji  (Ω)

Vc = Tegangan input pada sensor  (V)

VRL = Tegangan pada beban sensor (V)

RL = Tahanan beban pada sensor (Ω)

APPLICATION

Mereka digunakan dalam peralatan pendeteksi kebocoran gas dalam keluarga dan industri, cocok untuk mendeteksi LPG, gas alam, gas kota, hindari kebisingan alkohol dan asap masakan dan asap rokok.

ACS712 Current Sensor

    ACS712 adalah Hall Effect current sensor.

Ketika ada arus yang mengalir,maka akan terjadi fenomena Hall Effect. Fenomena ini terjadi dikarenakan perubahan medan magnet disekitar penghantar, perubahan magnet akan menghasilkan output berupa sinyal. Sinyal ini berupa tegangan Analog dengan nilai yang sangat kecil. Perubahan medan magnet disekitar penghantar dirumuskan pada persamaan :

Keterangan :
            N = jumlah lilitan

= Fluks magnetic (Wb)

= perubahan waktu/selang waktu(s)

Ei = GGL Induksi(volt)

Tanda negatif menunjukkan arah ggl

Hubungan besaran fisik dengan besaran listrik

Hubungan besaran fisik dari efek hall dapat menghasilkan perbedaan besaran listrik berupa tegangan. Tegangan yang dihasilkan dapat dicari menggunakan rumus potensial hall. Potensial Hall yang terukur dapat bernilai positif (+) atau negatif (-) bergantung dari pembawa muatan yang dominan. Ilustrasi mengenai efek hall dapat dilihat pada Gambar 2 dan rumus dari Potensial Hall dapat dihitung dengan persamaan :

Keterangan :

V_H : potensial Hall                                                        I  : arus

 B : medan magnet                                                      q  : pembawa muatan

n   : jumlah q per unit volume                                     d   : tebal konduktor

R_H : koefisien Hall

    Hall effect allegro ACS712 merupakan sensor yang presisi sebagai sensor arus AC atau DC dalam pembacaan arus didalam dunia industri, otomotif, komersil dan sistem-sistem komunikasi. Pada umumnya aplikasi sensor ini biasanya digunakan untuk mengontrol motor, deteksi beban listrik, switched-mode power supplies dan proteksi beban berlebih, bentuk fisik dari sensor arus ACS712 dapat  dilihat pada gambar 2.1 di bawah ini.

        Sensor ini memiliki pembacaan dengan ketepatan yang tinggi, karena  didalamnya terdapat rangkaian low-offset linear Hall dengan satu lintasan yang  terbuat dari tembaga.  ACS712 ini memiliki tipe variasi sesuai dengan arus maksimal yakni 5A, 20A, 30A. ACS712 ini menggunakan VCC 5V.

Cara kerja sensor ini adalah arus yang dibaca mengalir  melalui kabel tembaga yang terdapat didalamnya yang menghasilkan medan  magnet yang di tangkap oleh integrated Hall IC dan diubah menjadi tegangan  proporsional. Ketelitian dalam pembacaan sensor dioptimalkan dengan cara  pemasangan komponen yang ada didalamnya antara penghantar yang  menghasilkan medan magnet dengan hall transducer secara berdekatan. Persisnya,  tegangan proporsional yang rendah akan menstabilkan Bi CMOS Hall IC yang didalamnya yang telah dibuat untuk ketelitian yang tinggi oleh pabrik.

Berikut terminal list dan  gambar  pin out ACS712.

Gambar 2.2. Pin out ACS712

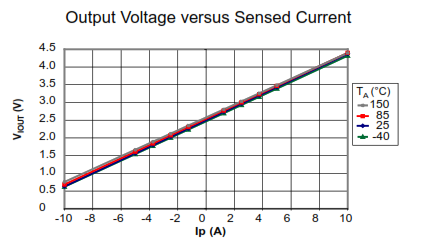

Untuk mengukur arus yang melewati sensor ini digunakan rumus

tegangan pada pin Out = 2,5 ± ( 0,185 x I ) Volt,

dimana I = arus yang terdeteksi dalam satuan Ampere.

Cara kerja sensor

    arus yang dibaca mengalir melalui kabel tembaga yang terdapat didalamnya yang menghasilkan medan magnet yang di tangkap oleh integrated Hall IC dan diubah menjadi tegangan proporsional. Ketelitian dalam pembacaan sensor dioptimalkan dengan cara pemasangan komponen yang ada didalamnya antara penghantar yang menghasilkan medan magnet dengan hall transducer secara berdekatan. Tegangan proporsional yang rendah akan menstabilkan Bi CMOS Hall IC yang didalamnya yang telah dibuat untuk ketelitian yang tinggi oleh pabrik

Spesifikasi Sensor ACS712

1.                  Rise time output = 5 μs.

2.                  Bandwidth sampai dengan 80 kHz.

3.                  Total kesalahan output 1,5% pada suhu kerja TA= 25°C.

4.                  Tahanan konduktor internal 1,2 mΩ.

5.                  Tegangan isolasi minimum 2,1 kVRMS antara pin 1-4 dan pin 5-8.

6.                  Sensitivitas output 185 mV/A.

7.                  Mampu mengukur arus AC atau DC hingga 30 A.

8.                  Tegangan output proporsional terhadap input arus AC atau DC.

9.                  Tegangan kerja 5 VDC.

Sensor Ultraviolet atau Sensor UV merupakan sebuah sensor cahaya yang hanya merespons adanya perubahan intensitas cahaya ultraviolet yang mengenainya. Sensor jenis ini sangat sensitif sekali terhadap keberadaan api bahkan  sekecil apapun seperti pada api rokok.

Pada dasarnya sekecil apapun api mampu memancarkan sinar ultraviolet. Sensor UV ini akan memberikan perubahan besaran listrik pada terminal outputnya ketika menerima perubahan pancaran sinar ultraviolet.

Biasanya sensor UV ini banyak digunakan pada sensor kebakaran atau juga pada robot pemadam kebakaran. Komponen sensor UV yang umum adalah UVTron yang memiliki bentuk mirip transistor tabung yang pada kakinya terdapat pin anoda dan katoda.

Ketika radiasi ultraviolet mengenai uvtron maka cahaya tersebut akan masuk melalui low index polymer packaging kemudian akan diubah menjadi tegangan pada bagian photochromic optical microfiber. Kemudian terdapat glass capillary yang merupakan pelindung microfiber dan input/ output adalah sebagai kabel anoda dan katoda.

Diagram blok prinsip kerja UV sensor terlihat pada gambar di atas, dimana ketika ada sinar matahari yang masuk ke sensor maka sinar tersebut akan masuk ke input optics yang kemudian akan di deteksi oleh detector. Kemudian, sensor akan diperkuat sinyalnya menggunakan amplifier dan akan mengubah tegangan dari cahaya menjadi tegangan listrik.

Prinsip Kerja UV sensor

Ultraviolet

Ultraviolet (UV) adalah gelombang elektromagnetik yang memiliki panjang gelombang sebesar  380-200 nm. Cahaya ini sulit untuk dilihat dengan mata telanjang. Cahaya ini biasanya dipancarkan oleh matahari.

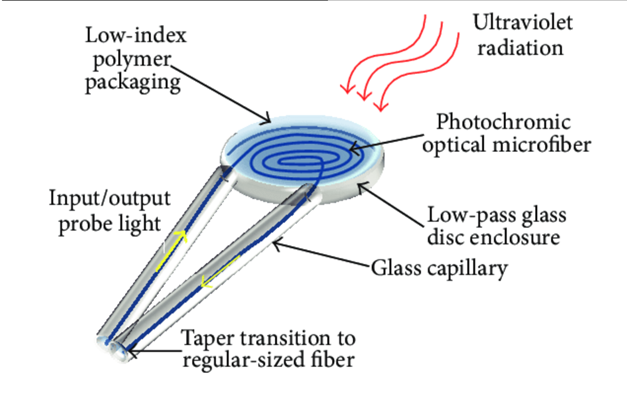

Sensor Ultraviolet

Sensor cahaya ultraviolet adalah sensor cahaya yang hanya merespon perubahan intensitas cahaya ultraviolet yang mengenainya. Sensor ini menerima input dalam bentuk intensitas cahaya ultraviolet dan menghasilkan output dalam bentuk perubahan besaran listrik.

UVTron

Sensor yang umum digunakan adalah UVTron. UVTron merupakan detektor ultraviolet yang terbuat dari efek metal photoelektrik yang digabung dengan efek gas campuran. UVTron dapat mendeteksi api sehingga UVTron ini juga dikenal dengan sensor api. Keunggulan dari UVTron ini adalah memiliki konsumsi arus yang rendah dan sensitifitas yang tinggi. Untuk mengakses datanya berupa input dan output berupa sinyal digital 0 atau 1.

Ambient Light Sensor

Sensor yang dapat mengukur besar intensitas cahaya. Pada umumnya terletak di dalam HP yang kalau terkena cahaya matahari, cahaya yang dipancarkan oleh layar HP semakin terang. Input yang diterima berupa cahaya dan output yang akan dihasillkan berupa tegangan yang dapat memicu nyala pada rangkaian yang di sini pada umumnya digunakan pada laya HP atau Smartphone. Penggunaan Ambient Light Sensor harus disertai dengan Op-Amp dikarenakan keluaran yang dihasilkan oleh Ambient Light Sensor tidak sampai sebesar 5 Volt.

Bentuk Sensor

Data sheet

Grafik respon

Sensor api Arduino diproduksi dalam dua versi - dengan tiga atau empat kontak, dan pinout sensor api terletak pada gambar di bawah. Kedua opsi memiliki keluaran digital — sensor api menyalakan indikator. Output menunjukkan sinyal kebenaran (unit logis) jika api terdeteksi dan kebohongan (logika nol) jika tidak ada api dalam jarak pandang penerima inframerah.

Sensor api berkaki empat memiliki keluaran analog tambahan, yang melaporkan keberadaan sinyal dan karakteristiknya. Dengan cara ini, sensor tidak hanya dapat mendeteksi keberadaan api terbuka tetapi juga skalanya. Sensor IR bereaksi terhadap radiasi dalam kisaran 750 – 1100 nm. Dalam praktiknya, sensor tidak hanya bereaksi terhadap api tetapi juga terhadap matahari atau bola lampu pijar

Flame sensor memiliki 3 pin yaitu VCC, GND, dan D0. Pada flame sensor ini, ketika terdapat api yang di deteksi oleh sensor maka sensor akan aktif. Api tersebut di deteksi oleh LED yang mana cara bekerja LED adalah berdasarkan cahaya yang masuk atau sebagai detector kemudian mengubahnya menjadi tegangan.

Prinsip Kerja Flame Sensor

Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat

mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector.

Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius. Adapun unit flame detector dapat dilihat pada gambar dibawah ini:

Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk

mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi  nyala api yang dideteksi

oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode

optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada

unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api

yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu

mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.

Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor.

Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang

tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada

api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc,

metal grinding, hot turbine, reactor, dan masih banyak lagi.

Prinsip Kerja Panel Surya

Prinsip kerja dari panel surya adalah dimulai ketika pancaran sinar matahari yang tersusun dari foton menabrak atom semikonduktor silikon dari solar panel. Sehingga bisa menimbulkan energi besar yang mampu untuk memisahkan elektron dari struktur atomnya. Elektron yang sudah berpisah serta memiliki muatan negatif akan bergerak ke daerah konduktor dari material semikonduktor. Dan pada atom yang telah hilang elektronnya, maka strukturnya akan kosong yang disebut dengan hole yang bermuatan positif.

Jika ada elektron bebas yang sifatnya negatif, maka bisa menjadi pendonor elektron atau disebut dengan semikonduktor tipe “n”. Dan untuk semikonduktor dengan hole bermuatan positif akan menjadi penerima elektron atau semikonduktor tipe “p”. Antara daerah positif dan negatif itulah bisa memunculkan energi yang kemudian mendorong elektron dan hole menjadi berlawanan. Di mana elektron akan jauh dari daerah negatif dan hole akan jauh dari daerha positif.

• Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

• Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

• Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:

Gambar Simbol Baterai

• Power Supply

    Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :

Gambar simbol power supply

Resistor

Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian. Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya resistor nilai tetap (fixed resistor), resistor variabel (variabel resistor), thermistor, dan LDR.

Cara membaca nilai resistor

Cara menghitung nilai resistansi resistor dengan gelang warna :

1. Masukan angka langsung dari kode warna gelang pertama.

2. Masukan angka langsung dari kode warna gelang kedua.

3. Masukan angka langsung dari kode warna gelang ketiga.

 4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).

5. Gelang terakhir merupakan nilai toleransi dari resistor

Potensiometer (POT)

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.

Struktur Potensiometer beserta Bentuk dan Simbolnya

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

1. Penyapu atau disebut juga dengan Wiper
2. Element Resistif
3. Terminal

Jenis-jenis Potensiometer

Berdasarkan bentuknya, Potensiometer dapat dibagi menjadi 3 macam, yaitu :

1. Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper-nya.
2. Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.
3. Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.

Prinsip Kerja (Cara Kerja) Potensiometer

Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.

Elemen Resistif pada Potensiometer umumnya terbuat dari bahan campuran Metal (logam) dan Keramik ataupun Bahan Karbon (Carbon).

Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).

Fungsi-fungsi Potensiometer

Dengan kemampuan yang dapat mengubah resistansi atau hambatan, Potensiometer sering digunakan dalam rangkaian atau peralatan Elektronika dengan fungsi-fungsi sebagai berikut :

1. Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.
2. Sebagai Pengatur Tegangan pada Rangkaian Power Supply
3. Sebagai Pembagi Tegangan
4. Aplikasi Switch TRIAC
5. Digunakan sebagai Joystick pada Tranduser
6. Sebagai Pengendali Level Sinyal

 Diode

Cara Kerja Dioda:

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

a. tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p.

b. kondisi forward bias

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif.

c. kondisi reverse bias

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub.

Transistor

Transistor NPN

Pada transistor NPN, semikonduktor tipe-P diapit oleh dua semikonduktor tipe-N. Transistor NPN juga dapat dibentuk dengan menghubungkan anoda dari dua dioda sebagai base dan katoda sebagai kolektor dan emitor. Arus mengalir dari kolektor ke emitor karena potensial kolektor lebih besar daripada base dan emitor.

Transistor PNP

Pada transistor PNP, semikonduktor tipe-N diapit oleh dua semikonduktor tipe-P. Transistor PNP juga dapat dibentuk dengan menghubungkan katoda dari dua dioda sebagai base dan anoda sebagai kolektor dan emitor. Hubungan emitter-base foward bias sementara collector-base reverse bias. Jadi, arus mengalir dari emitor ke kolektor karena potensial emitor lebih besar daripada base dan kolektor.

Transistor sebagai saklar

Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titk jenuh (saturasi). Pada titk jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut-off sehingga tidak ada arus dari kolektor ke emitor. Nilai resistor terhubung ke base (Rb) dapat dihitung dengan;

Rb = Vbe / Ib

Transistor sebagai penguat

Transistor sebagai penguat jika bekerja dalam daerah aktif. Tegangan, arus, dan daya dapat diperkuat dengan beberapa konfigurasi seperti common emitter, common colector, dan common base.

DC Current Gain = Collector Current (Ic) / Base Current (Ib)

IC OP-AMP

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = ~)

b. Impedansi input tak berhingga (rin = ~)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ~)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Rangkaian Dasar OP AMP

a. OP AMP Inverting

Penguatan yang outputnya berbeda fasa 180° dengan inputnya, bila input positif maka output akan menjadi negatif.

Vout = - (Rf / R1) Vin

b. OP AMP Non Inverting

Penguatan yang outputnya sama dengan input yaitu tidak ada pembalikan fasa.

 Vout = Vin (1 + Rf / Rin)

Gerbang Logika OR (IC 7432)

Gerbang Logika OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran 1 jika salah satu dari Masukan bernilai Logika 1 dan apabila pada gerbang OR  menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.

Tabel kebenaran pada tabel diatas menggambarkan fungsi OR inklusi. Gerbang OR memilki keluaran (ouput) bernilai RENDAH bila semua masukan (input) adalah bernilai RENDAH. Kolom keluaran pada tabel memperlihatkan bahwa hanya baris 1 pada tabel kebenaran OR yang menimbulkan keluaran 0, sedangkan semua baris lain menimbulkan keluaran 1.

Gerbang Logika XOR ( IC 4030)

Gerbang Ex-OR adalah kombinasi dari gerbang-gerbang logika yang komplek yang digunakan untuk membentuk rangkaian logika aritmatika, komparator dan rangkaian untuk mendeteksi error.

Gerbang logika Ex-OR disimbolkan seperti pada gambar berikut ini.

Dalam bentuk aljabar Boolean, logika Ex-OR dapat dituliskan seperti berikut ini.rumus xor :

Gerbang logika Ex-OR biasanya digunakan untuk membuat rangkaian operasi  aritmatika dan perhitungan khusus Adder dan Half-Adder. Gerbang logika Ex-OR dapat berfungsi sebagai “carry-bit” atau sebagai kontroller inverter, di mana salah satu input melewatkan data biner dan input lainnya berfungsi sebagai pemberi signal kontrol.

IC gerbang logika Ex-OR antara lain :

IC TTL seri 74LS86 Quad 2 input Ex-OR

 IC CMOS seri 4030 Quad 2 input EX-OR

Logic State

status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali.  Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet.  Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal.  Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik.  Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.

Fitur:

1. Tegangan pemicu (tegangan kumparan) 5V

2. Arus pemicu 70mA

3. Beban maksimum AC 10A @ 250 / 125V

4. Maksimum baban DC 10A @ 30 / 28V

5. Switching maksimum

Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

Lampu

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor.

Touch sensor

(Gambar 17. Touch sensor)

    Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.



JENIS-JENIS SENSOR SENTUH

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

(Gambar 18. jenis touch sensor)

Sensor Kapasitif

    Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

    Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

    Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

Sensor Resistif

    Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

    Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

    Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

        Dalam keadaan IDLE output yang dihasilkan adalah LOW (konsumsi daya sangat kecil) sedangkan saat ada jari yang menyentuh modul ini output yang dihasilkan adalah HIGH. Jika tidak ada aktifitas lebih dari 12 detik maka modul otomatis akan kembali ke mode IDLE (hemat daya).

        Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.

Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.

a. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA

b. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA

c. Waktu respon (low power mode): max 220ms

1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).

d. Waktu respon (touch mode): max 60ms Cara kerja:

4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan

3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi.

Kelebihan: - Konsumsi daya yang rendah

- Dapat menggantikan fungsi saklar tradisional

- Bisa menerima tegangan dari 2 ~ 5.5V DC

Rumus Tegangan sentuh maksimal

𝐸𝑆 = 𝐼𝑘( 𝑅𝑘 + 1.5 𝜌𝑠)

Ket:    𝐼𝑘 = Arus fibrilasi

          𝑅𝑘 = Nilai tahanan pada badan manusia

          𝜌𝑠 = Tahanan Jenis tanah

4.Langkah Percobaan[back]

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2:RANGKAI KOMPONEN

Step 3: BUAT SIMULASI PADA PROTEUS

Step 4: MENCOBA RANGKAIAN

Step 5: MENERAPKAN RANGKAIAN

5.Gambar Rangkaian[back]

6.Prinsip Rangkaian[back]

    Rain Sensor Digunakan untuk mendeteksi curah hujan,ketika terjadi hujan maka permukaan dari sensor akan aktif sehingga akan ada tegangan Vbe pada transistor membuat transistor aktif. aktifnya transistor akan membuat relay switch dari kanan ke kiri. sehingga motor akan menyala. motor disini digunakan untuk membuka palang air sehingga tidak terjadi genangan air pada kebun.

    Sensor Gas dan Flame sensor digunakan untuk mendeteksi api dan gas yang ada pada kebun,ketika ada asap pembakaran maka sensor MQ-5 akan aktif membuat ada tegangan di kaki Vbe pada transistor sehingga transistor aktif dan relay5 akan switch dari kanan ke kiri. lalu ketika flame sensor mendeteksi api maka flame sensor akan aktif membuat adanya tegangan di kaki Vbe pada transistor aktif dan relay4 menyala dan switch dari kiri ke kanan. ketika Relay 4 dan Relay 5 aktif maka akan terjadi hubungan tertutup pada motor sehingga motor akan menyala. motor ini digunakan untuk menyiram otomatis kebun guna menghilangkan asap dan api.

    Sensor UV digunakan untuk mendeteksi intensitas cahaya matahari yang diterima oleh sensor dalam bentuk tegangan. ketika siang hari maka tegangan yang dihasilkan cukup tinggi dan melebihi tegangan yang ada pada kaki inverting OP-AMP. saat tegangan non inverting OP-AMP lebih besar dari tegangan inverting maka output dari OP-AMP akan +Vsaturasi dimana tegangan itu lebih dari 0.7V sebagai syarat untuk mengaktifkan transistor. transistor aktif akan membuat adanya tegangan yang ada pada Relay sehingga relay akan switch dari kanan ke kiri. Relay ini digunakan untuk mengaktifkan payung

7.Video Simulasi [back]

PRINSIP KERJA RANGKAIAN

TEORI RAIN SENSOR

MATERI

PRINSIP KERJA RAIN SENSOR

Dasar teori rain sensor

Teori UV Sensor

UV sensor

PRINSIP KERJA UV Sensor

                                                                TEORI ACS712

Hall Effect

ACS712

PRINSIP KERJA ACS712

TEORI GAS SENSOR

gas sensor

PRINSIP KERJA GAS SENSOR

Teori Flame Sensor

PRINSIP KERJA FLAME SENSOR

8. File Download [back]

Download video di sini
Download file rangkaian di sini

Download Library Flame Sensor disini

Download Library Rain Sensor [disini]

Download Library MQ-5 disini

Download Video Teori Sensor Rain klik disini

Download Video Teori Gas Sensor klik disini

Download Video Teori Current ACS712 Sensor klik disini

Download Video Teori UV Sensor klik disini

Download Video Teori Flame Sensor klik disini

Download Data Sheet Flame Sensor disini

Download Datasheet UV sensor [disini]

Download Data Sheet ACS712 Sensor disini

Download Datasheet Rain Sensor [disini]

Download Datasheet MQ-5 Sensor disini

Download Data Sheet Encoder IC 74LS147 disini

Download Data Decoder (IC7447) disini

Download Data Sheet Diode disini

Download Data Sheet OP AMP disini

Download Data Sheet Resistor disini

Download Data Sheet Relay disini

Download Data SheetTransistor  disini

Data Sheet IC 74193 disini

Data Sheet Gerbang XOR (IC 4030) disini

Data Sheet Gerbang OR(IC 7432) disini

Download Data Sheet Motor DC disini

Download Data Sheet 7 Segment disini

Download Data Sheet Heater disini

Datasheet NAND gate disini

Datasheet NOR gate disini

Datasheet XOR gate disini

Datasheet XNOR gate disini

Dataheet AND gate disini

Datasheet OR gate disini

Download HTML disini

Download Library Lengkap disini

[Kembali ke daftar isi]
