Tugas 8 Rangkaian UAS

Indikator Saat menghidupkan api ditengah kebocoran gas



Halaman 1038 Chemistry in Action



[KEMBALI KE MENU SEBELUMNYA]


Indikator Keselamatan saat menghidupkan Api



1.Untuk mengetahui cara pembuatan sistem Indikator Keselamatan Saat menghidupkan api
2.Untuk memenuhi tugas Mata kuliah kimia
3.Dapat mensimulasikan Rangkaian  Indikator Keselamatan Saat menghidupkan api
4.Mengetahui prinsip kerja aplikasi  Indikator Keselamatan Saat menghidupkan api

2. Komponen [back]

ALAT
NoNama AlatSpesifikasiJumlah
1Gambar layout komponen
1 set
2Ground
1 set
3power1 buah
4Solder1 buah
5Penyedot timah1 buah
6Tang potong1 buah
7Tang lancip1 buah
8Mistar baja
1 buah
9Landasan solder1 buah
10Mata bor1 buah


BAHAN


Battery
DC Motor


Potensiometer
Dioda


Gas Sensor


Flame Sensor


Alternator

Relay
Gambar bentuk dan Simbol relay
LAMPU


OP - AMP

Pengertian Op-Amp (Operational Amplifier) dan Karakteristiknya
Logic State



3.Dasar Teori [back]

LOGIC STATE

1. PENGERTIAN GERBANG LOGIKA (LOGIC GATES)

 Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Pengertian Gerbang Logika (Logic Gates) berdasarkan wikipedia :

"Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."

2. JENIS-JENIS GERBANG LOGIKA (LOGIC GATES)

  7 jenis gerbang logika :

  1. Gerbang AND : Apabila semua / salah satu input merupakan bilangan biner (berlogika) 0, maka output akan menjadi 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 1.
  2. Gerbang OR  : Apabila semua / salah satu input merupakan bilangan biner (berlogika) 1, maka output akan menjadi 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 0.
  3. Gerbang NOT : Fungsi Gerbang NOT adalah sebagai Inverter (pembalik). Nilai output akan berlawanan dengan inputnya.
  4. Gerbang NAND : Apabila semua / salah satu input bilangan biner (berlogika) 0, maka outputnya akan berlogika 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 0.
  5. Gerbang NOR : Apabila semua / salah satu input bilangan biner (berlogika) 1, maka outputnya akan berlogika 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 1.
  6. Gerbang XOR : Apabila input berbeda (contoh : input A=1, input B=0) maka output akan berlogika 1. Sedangakan jika input adalah sama, maka output akan berlogika 0.
  7. Gerbang XNOR : Apabila input berbeda (contoh : input A=1, input B=0) maka output akan berlogika 0. Sedangakan jika input adalah sama, maka output akan berlogika 1.
OP - AMP
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional. Op-Amp umumnya dikemas dalam bentuk IC, sebuah IC Op-Amp dapat terdiri dari hanya 1 (satu) rangkaian Op-Amp atau bisa juga terdiri dari beberapa rangkaian Op-Amp. Jumlah rangkaian Op-Amp dalam satu kemasan IC dapat dibedakan menjadi Single Op-Amp, dual Op-Amp dan Quad Op-Amp. Ada juga IC yang didalamnya terdapat rangkaian Op-Amp disamping rangkaian utama lainnya.

Sebuah rangkaian Op-Amp memiliki dua input (masukan) yaitu satu Input Inverting dan satu Input Non-inverting serta memiliki satu Output (keluaran). Sebuah Op-Amp juga memiliki dua koneksi catu daya yaitu satu untuk catu daya positif dan satu lagi untuk catu daya negatif. Bentuk Simbol Op-Amp adalah Segitiga dengan garis-garis Input, Output dan Catu dayanya seperti pada gambar dibawah ini. Salah satu tipe IC Op-Amp yang populer adalah IC741.

Bentuk dan Simbol IC Op-Amp

Berikut dibawah ini adalah Simbol dan bentuk IC Op-Amp pada umumnya.Pengertian Op-Amp (Operational Amplifier) dan Karakteristiknya

Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :

  1. Masukan non-pembalik (Non-Inverting) +
  2. Masukan pembalik (Inverting) –
  3. Keluaran Vout
  4. Catu daya positif +V
  5. Catu daya negatif -V

Karakteristik Op-Amp (Operational Amplifier)

Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.

Konfigurasi Op-Amp (Closed loop and Open Loop)

Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

  • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
  • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
  • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
  • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
  • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
  • Karakteristik tidak berubah dengan suhu

Pada dasarnya, kondisi Op-Amp ideal hanya merupakan teoritis dan hampir tidak mungkin dicapai dalam kondisi praktis. Namun produsen perangkat Op-Amp selalu berusaha untuk memproduksi Op-Amp yang mendekati kondisi idealnya ini. Oleh karena itu, sebuah Op-Amp yang baik adalah Op-Amp yang memiliki karakteristik yang hampir mendekati kondisi Op-Amp Ideal.

Relay
    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A

Gambar Bentuk dan Simbol Relay

Dibawah ini adalah gambar bentuk Relay dan Simbol Relay yang sering ditemukan di Rangkaian Elektronika.

Gambar bentuk dan Simbol relay

Prinsip Kerja Relay

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

  1. Electromagnet (Coil)
  2. Armature
  3. Switch Contact Point (Saklar)
  4. Spring

Berikut ini merupakan gambar dari bagian-bagian Relay :Struktur dasar Relay

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

  • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
  • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Arti Pole dan Throw pada Relay

Karena Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay. Berikut ini adalah penjelasan singkat mengenai Istilah Pole and Throw :

  • Pole : Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay
  • Throw : Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)

Berdasarkan penggolongan jumlah Pole dan Throw-nya sebuah relay, maka relay dapat digolongkan menjadi :

  • Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
  • Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
  • Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
  • Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.

Selain Golongan Relay diatas, terdapat juga Relay-relay yang Pole dan Throw-nya melebihi dari 2 (dua). Misalnya 3PDT (Triple Pole Double Throw) ataupun 4PDT (Four Pole Double Throw) dan lain sebagainya.

Untuk lebih jelas mengenai Penggolongan Relay berdasarkan Jumlah Pole dan Throw, silakan lihat gambar dibawah ini :Jenis relay berdasarkan Pole dan Throw

Fungsi-fungsi dan Aplikasi Relay

Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

  1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
  2. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
  3. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
  4. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
Alternator

          Alternator berfungsi untuk mengubah energi mekanis yang didapatkan dari
mesin tenaga listrik, menghasilkan arus bolak-balik, alternator memsuplai kebutuhan listrik pada mobil sewaktu mesin hidup. Tetapi apabila jumlah pemakaian listrik lebih besar daripada yang dihasilkan alternator, maka baterai lkut memikul beban kelistrikan tersebut.


Komponen alternator sbb:
  1. Rear end frame
  2. drive end frame
  3. puli V-ribbet
  4. bearing
  5. terminal
  6. konektor
  7. IC Regulator
  8. Spring
  9. Sikat Arang
  10. Slip Ring
  11. Rectifier
  12. Rotor
  • Rear end Frame
         Fungsi dari rear frame adalah sebagai kerangka luar yang memegang bagian-bagian dalam alternator, selain iotu juga mempunyai saluran udara untuk meningkatkan efisiensi pendinginan.
  • Pully

               Pully berfungsi meneruskan putaran mesin ke alternator
Membuat perbandingan putaran antara putaran mesin dan alternator
  • Bearing
        Setiap kecepatan putaran dari rotor tidaklah stabil, dengan adanya perubahan kecepatan membuat putaran rotor menjadi kasar.Fungsi bearing dalam hal ini untuk memperhalus putaran
rotor sehingga rotor lebih tahan lama digunakan.

  • IC Regulator
          Regulator berfungsi mengatur besar arus listrik yang masuk ke dalam kumparan rotor, sehingga tegangan yang dihasilkan oleh alternator tetap (konstan) sesuai dengan harga yang telah ditentukan, walaupun putaran mesin yang menggerakkan berubah-ubah. Di samping itu regulator juga berfungsi pengisian pada baterai apabila baterai telah penuh dan alternator sudah dapat menyuplai arus listrik sendiri ke bagian yang memerlukan arus listrik.
.
Kelebihan regulator tipe IC

  1. Rentang tegangan outputnya lebih sempit dan variasi tegangan outputnya dalam waktu singkat.
  2. Tahan terhadap getaran dan dapat digunakan dalam waktu lama karena tidak banyak bagian-bagian yang bergerak.
  3. Kerena tegangan outputnya rendah suhunya naik, pengisian baterai dapat dilakukan dengan baik.
  4. Kekurangan dari regulator tipe IC
  5. Mudah terpengaruh oleh tegangan dan suhu tidak wajar.
  • Sikat Arang dan Rumah Sikat

              Sikat arang berfungsi mengalirkan arus ke kumparan rotor melalui slip ring.
Rumah sikat / Brush holder berfungsi sebagai tempat sikat arang.
  • Dioda/Rectifier

       Dioda / rectifier berfungsi untuk menyearahkan arus listrik.
Didalam alternator terdapat 2 buah rectifier, yaitu rectifier negative dan rectifier positif.
Rectifier positif ditandai dengan adannya terminal B pada alternator.
Terminal B pada alternator biasannya berupa baut yang dibuat lebih panjang dan atau lebih besar.
  • Rotor

       Rotor merupakan bagian yang berputar di dalam alternator, pada rotor terdapat
kumparan rotor (rotor coil) yang berfungsi untuk membangkitkan kemagnetan.
Kuku-kuku yang terdapat pada rotor berfungsi sebagai kutub-kutub magnet, dua slip ring yang terdapat pada alternator berfungsi sebagai penyalur listrik kekumparan rotor.

Dioda
 Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

Fungsi Dioda and Jenis-jenisnya

Berdasarkan Fungsi Dioda, Dioda dapat dibagi menjadi beberapa Jenis, diantaranya adalah :

  • Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
  • Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
  • Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan
  • Dioda Photo yang berfungsi sebagai sensor cahaya
  • Dioda Schottky yang berfungsi sebagai Pengendali

Simbol Dioda

Gambar dibawah ini menunjukan bahwa Dioda merupakan komponen Elektronika aktif yang terdiri dari 2 tipe bahan yaitu bahan tipe-p dan tipe-n :

Simbol Dioda dan Susunannya

Prinsip Kerja Dioda

Untuk dapat memperjelas prinsip kerja Dioda dalam menghantarkan dan menghambat aliran arus listrik, dibawah ini adalah rangkaian dasar contoh pemasangan dan penggunaan Dioda dalam sebuah rangkaian Elektronika.

Cara Pemasangan Dioda dalam Rangkaian Elektronika

Cara Mengukur Dioda dengan Multimeter

Untuk mengetahui apakah sebuah Dioda dapat bekerja dengan baik sesuai dengan fungsinya, maka diperlukan pengukuran terhadap Dioda tersebut dengan menggunakan Multimeter (AVO Meter).

Cara Mengukur Dioda dengan Multimeter Analog

  1. Aturkan Posisi Saklar pada Posisi OHM (Ω) x1k atau x100
  2. Hubungkan Probe Merah pada Terminal Katoda (tanda gelang)
  3. Hubungkan Probe Hitam pada Terminal Anoda.
  4. Baca hasil Pengukuran di Display Multimeter
  5. Jarum pada Display Multimeter harus bergerak ke kanan
  6. Balikan Probe Merah ke Terminal Anoda dan Probe Hitam pada Terminal Katoda (tanda gelang).
  7. Baca hasil Pengukuran di Display Multimeter
  8. Jarum harus tidak bergerak.
    **Jika Jarum bergerak, maka Dioda tersebut berkemungkinan sudah rusak.


  • Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.Simbol, Bentuk dan Fungsi Potensiometer

Struktur Potensiometer beserta Bentuk dan Simbolnya

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

  1. Penyapu atau disebut juga dengan Wiper
  2. Element Resistif
  3. Terminal

Jenis-jenis Potensiometer

Berdasarkan bentuknya, Potensiometer dapat dibagi menjadi 3 macam, yaitu :

  1. Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper-nya.
  2. Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.
  3. Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.Jenis-jenis Potensiometer

Prinsip Kerja (Cara Kerja) Potensiometer

Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.

Elemen Resistif pada Potensiometer umumnya terbuat dari bahan campuran Metal (logam) dan Keramik ataupun Bahan Karbon (Carbon).

Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).

Fungsi-fungsi Potensiometer

Dengan kemampuan yang dapat mengubah resistansi atau hambatan, Potensiometer sering digunakan dalam rangkaian atau peralatan Elektronika dengan fungsi-fungsi sebagai berikut :

  1. Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.
  2. Sebagai Pengatur Tegangan pada Rangkaian Power Supply
  3. Sebagai Pembagi Tegangan
  4. Aplikasi Switch TRIAC
  5. Digunakan sebagai Joystick pada Tranduser
  6. Sebagai Pengendali Level Sinyal

Battery

    Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).


DC Motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

Pada saat Motor listrik DC berputar tanpa beban, hanya sedikit arus listrik atau daya yang digunakannya, namun pada saat diberikan beban, jumlah arus yang digunakan akan meningkat hingga ratusan persen bahkan hingga 1000% atau lebih (tergantung jenis beban yang diberikan). Oleh karena itu, produsen Motor DC biasanya akan mencantumkan Stall Current pada Motor DC. Stall Current adalah arus pada saat poros motor berhenti karena mengalami beban maksimal.

Bentuk dan Simbol Motor DC

Pengertian Motor DC dan Prinsip Kerjanya

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan RotorStator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.Prinsip Kerja Motor DCUntuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

FLAME SENSOR
merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.


Gambar. Panjang Gelombang Cahaya

Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector. Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius. Adapun unit flame detector dapat dilihat pada gambar dibawah ini:

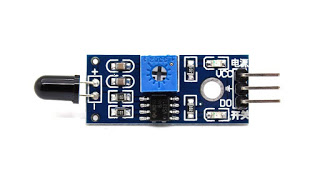

Gambar. Flame Detector untuk Arduino

Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi  nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.


Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

Adapun spesifikasi dari flame detector ini adalah sebagai berikut:
Output= Digital (D0)Working voltage: 3.3V to 5VOutput format: Digital output (HIGH/LOW)\Wavelength detection range: 760nm to 1100nmUsing LM393 comparatorDetection angle: About 60 degrees, particularly sensitive to the flame spectrumLighter flame detect distance 80cm

GAS SENSOR MQ-8 HYDROGENE


Sensor Gas Hidrogen (MQ-8) adalaha salah satu sensor gas yang memiliki sensivitas tinggi terhadap gas hidrogen. Sensor ini juga memiliki kepekaan terhadap alkohol, gas LPG dan asap masakan namun kecil kepekaannya. Sensor ini bekerja dengan stabil dan mempunyai umur yang panjang dalam pemakaiannya. Sensor ini dapat digunakan untuk mendeteksi kebocoran gas pada peralatan rumah tangga maupun industri. komponen elektronika untuk mendeteksi kadar gas hidrogen (dihydrogen, H2). Sensor ini merupakan sensor gas semikonduktor yang peka terhadap gas hidrogen dengan respon pendeteksian yang cepat.

Gas hidrogen adalah gas yang sangat mudah terbakar (highly flammable, konsentrasi 4% saja di udara akan terbakar dengan entalpi pembakaran -286 kJ/mol) sehingga kebocoran gas hidrogen bisa jadi sumber malapetaka serius, kebakaran yang disertai dengan ledakan (explosion) hebat. Lebih fatalnya lagi, gas hidrogen yang terbakar tidak kasat mata (ultraviolet pada pita spektrum cahaya). Contoh bencana yang sangat terkenal akibat kebocoran hidrogen adalah musibah Hindenburg.Dengan menggunakan sensor MQ8 ini, Anda dapat membuat perangkat elektronika untuk mendeteksi secara dini kebocoran hidrogen sebelum mencapai tingkat yang membahayakan (kombinasikan dengan sensor suhu untuk memantau panas pada kasus kebocoran terjadi cukup besar dan gas terlanjur terbakar). Jika molekul gas H2 mengenai permukaan sensor maka satuan resistansinya akan mengecil sesuai dengan konsentrasi gas, sebaliknya jika konsentrasi gas menurun akan diikuti dengan semakin tingginya resistansi maka tegangan keluarannya akan menurun. Pengaruh perubahan konsentrasi gas dapat mengubah nilai resistansi sensor dan juga akan mempengaruhi tegangan keluarannya, sehingga perbedaan inilah yang dijadikan acuan bagi pendeteksi gas berbahaya ini. Spesifikasi dari sensor MQ-8 ini adalah sebagai berikut: a. Target Gas : Gas Hidrogen (H2) b. Output : Resistance (tahanan) c. Range pendeteksian : 100 - 10000 ppm d. Pemanasan tegangan : 5V±0.1 (DC/AC) e. Tegangan Rangkaian : 5V±0.1 (DC/AC)

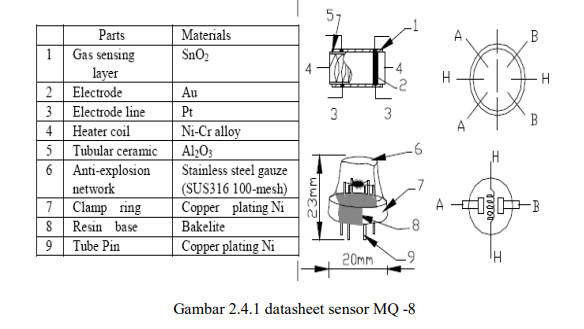

Sensor MQ-8 disusun oleh tabung keramik mikro Al2O3 , Dioksida Tin (SnO2) untuk lapisan sensitif, pengukur elektroda dan pemanas yang mejadi lapisan kulit yang dibuat oleh jaring plastik dan stainless steel. Pemanas menyediakan kondisi Kerja yang diperlukan untuk pekerjaan sensitif komponen. Jika molekul gas H2 mengenai permukaan sensor maka satuan resistansinya akan mengecil sesuai dengan konsentrasi gas, sebaliknya jika konsentrasi gas menurun akan diikuti dengan semakin tingginya resistansi maka tegangan keluarannya akan menurun. Pengaruh perubahan konsentrasi gas dapat mengubah nilai resistansi sensor dan juga akan mempengaruhi tegangan keluarannya, sehingga perbedaan inilah yang dijadikan acuan bagi pendeteksi gas berbahaya ini. Sensor MQ-8 memiliki 6 pin, 4 pin digunakan untuk mengambil sinyal, dan 2 pin lainnya digunakan untuk menyediakan pemanasan.


 4.Prinsip Rangkaian[back]

       Prinsip kerja rangkaian ini adalah dengan menggunakan 2 buah motor-DC dan 2 buah sensor(sensor api dan sensor gas).dimana  motor  DC-B bergerak ketika mendeteksi adanya kebocoran gas sehingga motor A dan lampu akan padam hal ini disertai dengan menyalanya lampu led berwarna biru dan ketika kebocoran sudah berakhir maka kembali ke keadaan sebelumnya(dalam keadaan normal).
    Pada Rangkaian ini juga menggunakan sensor api dimana led hijau menandakan bahwa tidak adanya api dan led-merah menandakan adanya api.ketika dalam keadaan kebocoran gas (led-biru menyala) dideteksinya api (led-merah menyala) maka buzzer akan menyala dan motor B juga ikut bergerak yang dimana menyebabkan motor  A dan lampu mati,dan akan hidup kembali ketika sudah kembali ke keadaan normal.
    Disini potensiometer bertindak sebagai berjalan atau tidaknya suatu rangkaian ketika tidak ada api(dalam keadaan normal).apabila potensiometer diatur ke kisaran 40-60% maka motor DC -A akan  bergerak dan lampu akan menyala karena besarnya tegangan sudah memenuhi syarat relay untuk berpindah posisi.
    Ketika adanya hujan yang dideteksi oleh rain sensor maka rain sensor akan membuat motor DC-B bergerak disertai dengan perubahan posisi relay pada motor DC-B tersebut. hal ini membuat tegangan yang mengalir ke motor DC-A turun sehingga relay di motor DC-A berubah.yang mengakibatkan motor DC-A kehilangan sumber arus sehingga ia mengalami penurunan kecepatan hingga berhenti tergantung kondisi hujan

5.Langkah Percobaan[back]


Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2:RANGKAI KOMPONEN

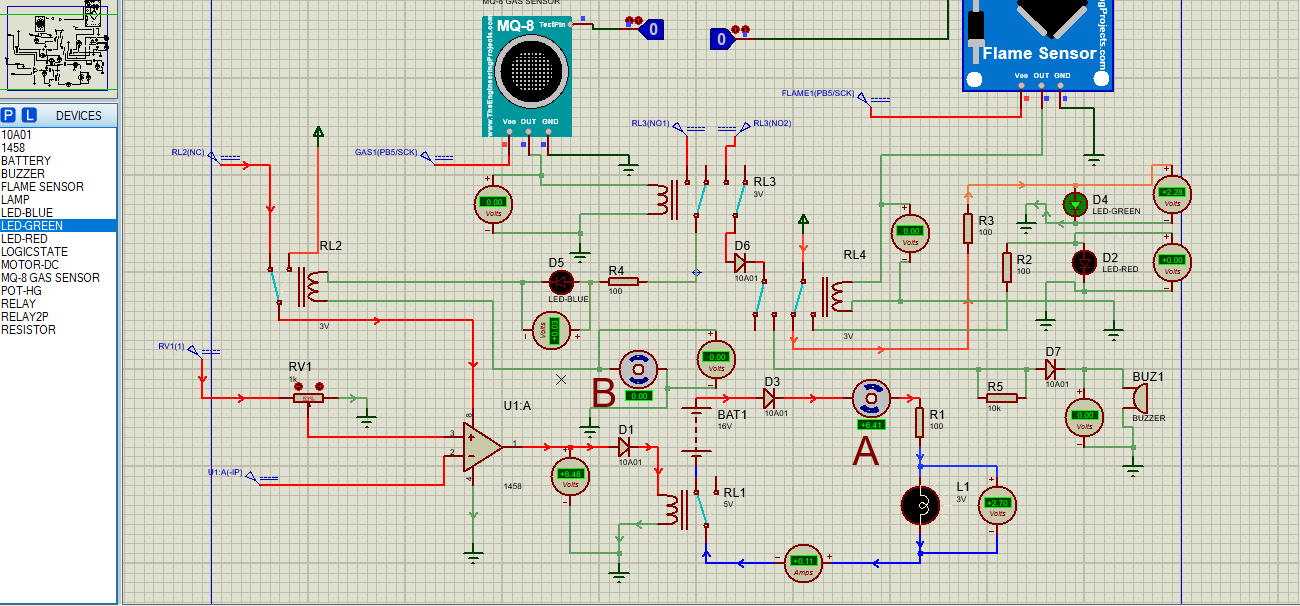

Step 3: BUAT SIMULASI PADA PROTEUS

Step 4: MENCOBA RANGKAIAN

Step 5: MENERAPKAN RANGKAIAN

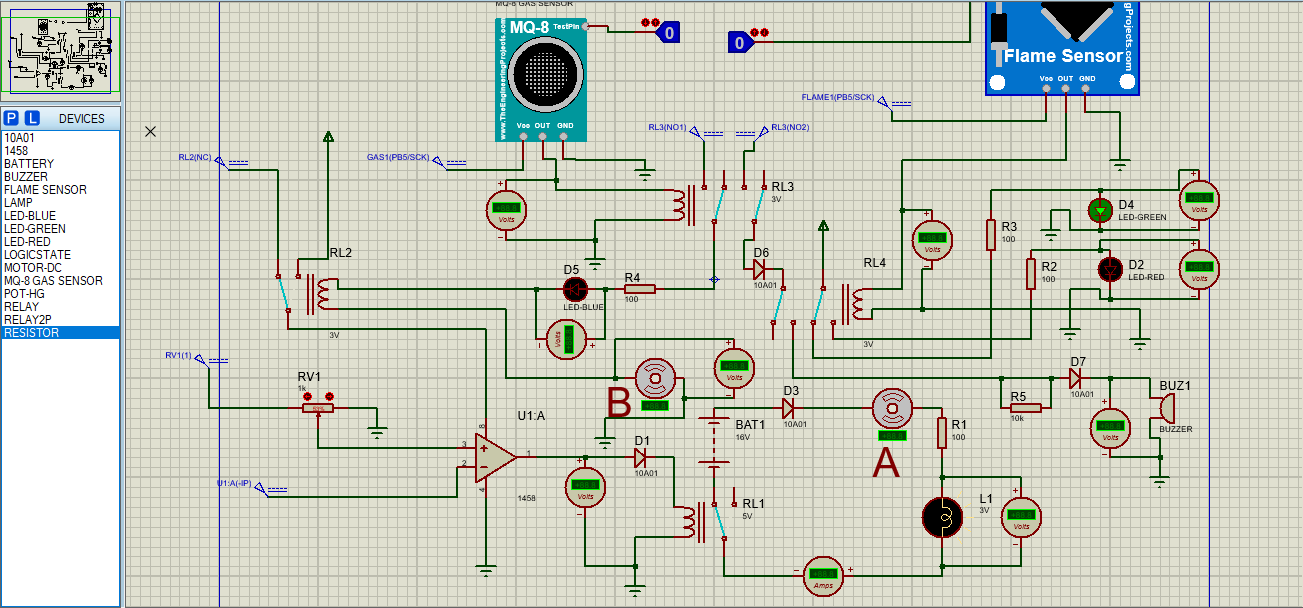

Ketika belum menyala




Ketika menyala dan belum mendeteksi apapun



ketika menyala dan mendeteksi kebocoran gas saja tapi tidak ada api




Ketika mendeteksi api saja tapi tidak ada kebocoran gas



Ketika mendeteksi api ditengah kebocoran gas




7.Video Simulasi [back]










8. Link Download [back]

download video di sini
download file rangkaian di sini
download html di sini
download flame sensor disini
download gas sensor disini


Tidak ada komentar:

Posting Komentar

Muhammad Sukry

Bahan Presenstasi Ini dibuat untuk  Mata Kuliah Mikroprocessor dan Mikrocontroller Semester Ganjil 2022-2023 Oleh : Muhammad Sukry 201095104...
